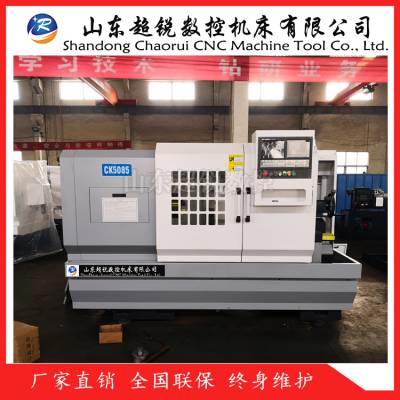

| 品牌：超锐数控 | 型号：ck5085 | 售后服务：整机质保一年 |
| 数控机床分类：数控车床 | 货号：5085 | 主电机功率：7.5kw |
| 运动方式：点位控制 | 加工尺寸范围：500mm | 主轴转速范围：1600rpm |
| 刀具数量：4 | 控制方式：半闭环控制 | 控制系统：广数980TC3 |
| 布局形式：卧式 | 动力类型：机械传动 | 用途：金属切削 |
| 适用行业：通用 | 是否跨境货源：否 |
CK6150数控车床 主要技术参数、配置表
机床规格及主要技术参数 | ||||
技术参数 | 类别 | 型号 | 单位 | 参 数 |
加工能力 | 床身回转直径 | mm | Φ500 | |
拖板回转直径 | mm | Ф250 | ||
加工长度 | mm | 850/1350 | ||
行程 | X/Z轴行程 | mm | X:280 Z:1000/1500 | |
X/Z 轴最小位移单位 | mm | 0.001 | ||
主轴 | 主轴通孔直径 | mm | Ф82 | |
主轴内孔锥度 | MT6 | |||
主轴级数 | 无级变速 | |||
主轴极限转速 | rpm | 1600 | ||
工件夹紧方式 | mm | 手动卡盘K11-250 | ||
主电机功率 | kW | 7.5 | ||
变频器 | kW | 11 | ||
进给刀架 | X/Z轴 | N.m | 5.5/7.5 | |
X/Z轴快移速度 | m/min | 6/8 | ||
X/Z轴丝杆螺距 | Φ25×6/Φ40×8 | |||
刀架型式 | 4工位电动刀架 | |||
刀杆尺寸 | mm | 25×25 | ||
尾座 | 尾座型式 | 有 | ||
尾座套筒直径 | mm | Φ75 | ||
尾座套筒行程 | mm | 140 | ||
尾座锥孔 | 莫氏5# | |||
其他 | 机床净重 | kg | 2850/3500/4000 | |
机床外型尺寸（长×宽×高） | mm | 2500/3000/3500×1500×1690 | ||
总电源容量 | kVA | 12 | ||
标准配置 | 序 | 名称 | 数量 | 标准配置 |
号 | ||||
1 | 数控系统 | 1/台 | GSK980TC3 | |
2 | 卡盘 | 1/台 | Ф250手动卡盘 | |
3 | 尾座 | 1/台 | 手动尾座 | |
4 | X向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
5 | Z向滚珠丝杠 | 1/台 | 国产北方岐山） | |
6 | 电动刀架 | 1/台 | 文昌 | |
7 | X、Z向丝杠轴承 | 各1套/台 | 国产(哈轴) | |
8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
9 | 主 轴 轴 承 | 1套/台 | 国产P5级(哈轴) | |
10 | 机身铸造 | 1/台 | 采用优质树脂砂铸造 | |
11 | 主轴总成 | 1套/台 | 装配式主轴（自制） | |
12 | 油 漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 | |
13 | 润 滑 | 1套/台 | （国产沪润）电动润滑油泵，润滑油路安装完毕 | |
14 | 附 件 | |||
3 安装及调试
1安装：用户按照地基安装技术要求负责地基制造、机床部件就位、安装机床；用户配备机床电源、压缩空气、液压油、润滑油、冷却液等，用户按要求准备合格毛坯零件、刀具等做好调试前准备工作；
2 调试：甲方配备安装调试人员，负责指导机床整机现场安装、水平调整、进行工件试切削加工，并达到协议的要求。
4 售后服务承诺
1 执行国家相关规定的“三包”服务标准；
2 接到故障通知后8个工作小时内作出响应，如需前往处理24个工作小时内到位维修；
3 设备自验收之日起，保修期为一年(人为因素除外)，一年后收取成本费。
