| 品牌：超锐数控 | 型号：CK6150 | 售后服务：整机质保一年 |
| 数控机床分类：数控车床 | 货号：ck6150 | 主电机功率：7.5kw |
| 运动方式：点位控制 | 加工尺寸范围：500mm | 主轴转速范围：1600rpm |
| 刀具数量：4 | 控制方式：半闭环控制 | 控制系统：广数980TB3 |
| 布局形式：卧式 | 动力类型：电动 | 用途：金属切削 |
| 适用行业：通用 | 是否跨境货源：否 |

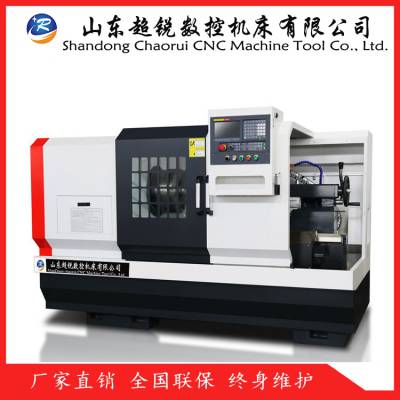

CK6150数控车床
1 机床结构特点及功能要求
1.1本系列机床是公司主要出口的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
1.2床头箱优化设计，适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
1.3机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。
1.4数控系统采用广数980TC3控制系统，采用国产名优滚珠丝杠及高精度丝杆轴承。
1.5采用高精度主轴轴承组且经精密装配和动平衡测试的主轴，***主轴精度高的、噪声低、刚性强。
1.6 各润滑点采用强制自动润滑装置进行***定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
1.7标配采用国产的三爪自定心手动卡盘。
1.8导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
2 CK6150/1000主要技术参数、配置表
项目 | 机床规格及主要技术参数 | ||
系统 | 数控系统 | 广数980TC3数控系统 | |
带主轴编码器 | |||
工作 范围 | CK6150 | ||
床身回转直径 | Φ500mm | ||
滑板上车削直径 | Φ280mm | ||
工件长度 | 850mm | ||
床身上导轨跨度 | 400mm | ||
刀架行程 | X向：300mm Z向：1000mm | ||
主轴 | 国产手动卡盘 | Φ250mm |
主轴孔前端锥度 | 公制φ100 1:20 | |
主轴通孔直径 | Φ82mm | |
主轴调速范围 | 70-550,500-1000,900-1600r/min（三档机械变速，变频无极调速） | |
主轴电机 | 11kW | |
尾座 | 尾座套筒直径 | 75mm |
尾座套筒行程 | 150mm | |
尾座套筒锥孔锥度 | 莫氏5# | |
卡盘 | 三爪卡盘 | 国产10寸手动卡盘 |
坐标轴 | X轴快移速度 | 6m/min |
Z轴快移速度 | 10m/min | |
重复定位精度 | ±0.005mm | |
回转 刀架 | 刀架型式 | 四工位电动刀架 |
刀座数量 | 四位 | |
外径、端面刀柄规格 | 25mmX25mm | |
冷却 | 冷却水泵 | 90W(三相电泵) |
自动润滑装置 | DHB-(TM)3型电动润滑泵泵 | |
传动 部件 | 主轴轴承 | 新哈 |
滚珠丝杠 | 北方岐山 | |
丝杠轴承 | 新哈 | |
随机 资料 | 装箱清单 | 一份 |
合格证明书 | 一本（精度检测表） | |
机械说明书 | 一本 | |
电器说明书 | 一本（电器原理图） | |
操作说明书 | 一本 |
其它 | 机床总电容量 | 12kW |
机床净重(约) | 2650kg | |
机床外形尺寸 | 2750*1550*1710 |
